Эффективное управление парком конденсатоотводчиков является экономическим затратным для любого предприятия, использующего пар. Конденсатоотводчик выполняет критическую функцию: он отводит конденсат и неконденсирующиеся газы из паровой системы, предотвращая при этом утечку пара. Неисправности этих, на первый взгляд, простых устройств приводят к прямым и косвенным потерям, которые могут составлять значительную часть операционных расходов.
Отказы конденсатоотводчиков являются значительным источником потерь энергии, снижения производительности и рисков для безопасности на промышленных предприятиях. По оценкам, в системах без программ проактивного технического обслуживания до 20% пара теряется через неисправные конденсатоотводчики, а доля отказов может достигать 25–30% от общего количества конденсатоотводчиков. Эффективная диагностика является ключевым элементом для снижения этих потерь, и компания «Диагност» предлагает передовые решения для этой задачи.
Последствия отказов конденсатоотводчиков
Существует два основных типа отказов, каждый из которых несет серьезные риски и издержки:
Отказ в открытом положении (пролёт пара)
В этом случае пар непрерывно проходит в конденсатную линию, что является прямой потерей тепловой энергии. Один неисправный конденсатоотводчик среднего размера может приводить к потере десятков тонн пара в год, что эквивалентно миллионам рублей прямых финансовых убытков.
Отказ в закрытом положении (затопление или блокировка)
В этом случае конденсат не отводится из системы, что приводит к его накоплению. Это снижает эффективность теплопередачи в технологическом оборудовании, замедляет производственные циклы и, что наиболее опасно, может вызвать гидроудары — мощные скачки давления, способные повредить трубопроводы, арматуру и оборудование, создавая серьезную угрозу безопасности персонала.
Внедрение передовых диагностических инструментов является оправданной инвестицией, направленной на минимизацию этих рисков и потерь.
Современные средства диагностики
На рынке представлено множество приборов для диагностики конденсатоотводчиков, каждый со своими особенностями. Рассмотрим некоторые из них, чтобы лучше понять контекст и преимущества решений, которые предлагает «Диагност».
- Miyawaki Dr. Trap PM15 — комбинированный прибор для измерения ультразвука и температуры с безразмерной шкалой вибрации. Данные вводятся вручную в ПО на ПК для анализа.

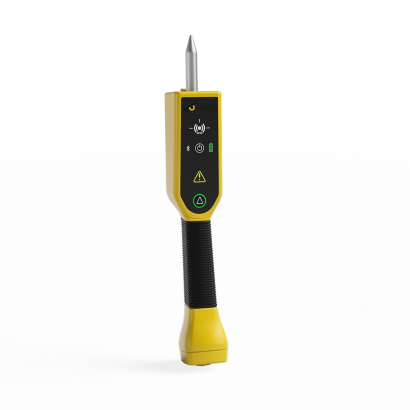

- Armstrong SAGE UMT — беспроводная система с RFID-считывателем, интегрированная с мобильным приложением и облачной платформой для автоматизированной диагностики и анализа данных в реальном времени.
- UE Systems Ultraprobe 9000 — универсальная ультразвуковая система пистолетного типа с настраиваемым частотным диапазоном. Требует значительного опыта оператора для настройки и интерпретации результатов.
- Sonotec SONAPHONE — цифровой дефектоскоп, выполненный в формате промышленного смартфона, с пошаговым ведением оператора через приложение «SteamExpert» и возможностью обогащения данных.
- TLV TrapMan TM5N — специализированный прибор с обширной встроенной базой данных моделей конденсатоотводчиков, который автоматически выдает диагноз после 15-секундного измерения.

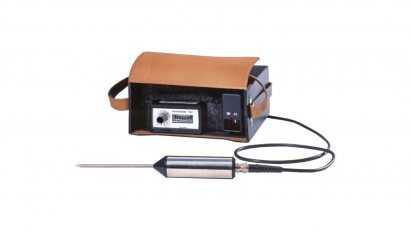

- Gestra TRAPtest VKP 42 — модульная беспроводная система, состоящая из сборщика данных (защищённый смартфон), модуля связи и измерительного преобразователя. Данные анализируются в локальном ПО или на веб-портале.

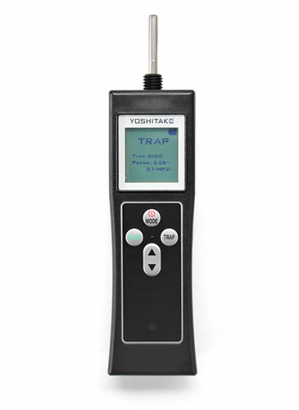

- Yoshitake STC-1 — компактный прибор для экспресс-диагностики с максимально упрощённым процессом и светодиодной индикацией «годен/внимание/не годен», без возможности сохранения данных.

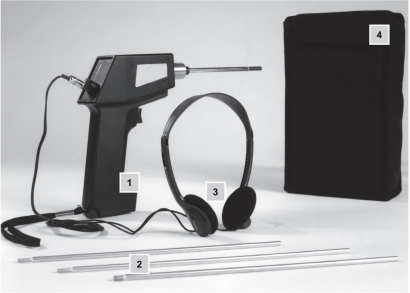

- Spirax Sarco UP100 — базовый аналоговый ультразвуковой тестер пистолетного типа без датчика температуры и функции записи данных. Диагностика полностью зависит от квалификации и опыта оператора.
Профессиональные решения SDT
Являясь официальным поставщиком оборудования SDT, компания «Диагност» предлагает два ключевых решения, которые закрывают весь спектр задач по диагностике конденсатоотводчиков — от быстрой полевой проверки до углублённого анализа в рамках программы предиктивного обслуживания.
Быстрая, точная и доступная диагностика TRAPChecker
TRAPChecker — это узкоспециализированное ультразвуковое решение, созданное специально для оценки состояния конденсатоотводчиков и клапанов. Это идеальный инструмент начального уровня для быстрого старта программы мониторинга.
Прибор работает в сфокусированном частотном диапазоне 35–42 кГц для безошибочного обнаружения внутренней турбулентности, создаваемой неисправными устройствами. Для измерений используется высокочувствительный игольчатый контактный датчик SDT RS2.
TRAPChecker отличается исключительной простотой и портативностью. Он оснащён ярким цветным OLED-дисплеем, на котором отображаются чёткие цифровые измерения в дБмкВ. Лёгкий (всего 164 г) и прочный корпус из ABS-пластика удобно лежит в руке.
Рабочий процесс максимально упрощён и ориентирован на быстрый результат. Оператору достаточно подключить датчик и приложить его к конденсатоотводчику, чтобы немедленно услышать разницу между исправным и неисправным устройством и увидеть точные показания на дисплее. Это инструмент типа «навёл и измерил», не требующий сложной настройки.
Экономическая эффективность
TRAPChecker является автономным устройством, предназначенным для быстрой полевой диагностики по принципу «годен/не годен». Его низкая начальная стоимость и огромная потенциальная экономия энергии обеспечивают сверхбыструю окупаемость инвестиций (ROI).
Комплексная платформа для мониторинга состояния SDT340
SDT340 — это гораздо больше, чем просто тестер. Это универсальный и многофункциональный сборщик данных для комплексного мониторинга состояния всего критически важного оборудования на вашем предприятии.
SDT340 позволяет одновременно собирать и анализировать данные по ультразвуку (20–50 кГц), вибрации, а также имеет встроенные датчики инфракрасной температуры и тахометр. Для диагностики конденсатоотводчиков он использует мощную комбинацию ультразвука и температуры.
SDT340 — прочный прибор в алюминиевом корпусе с большим 3,5-дюймовым цветным TFT-дисплеем, на котором можно отображать временные сигналы и спектры прямо в полевых условиях. Поддержка беспроводных Bluetooth-наушников и наличие двух каналов для датчиков делают работу с ним максимально удобной.
Процесс ориентирован на сбор высококачественных данных для углублённого анализа. Оператор может записывать динамические временные сигналы продолжительностью до 10 минут, что идеально подходит для анализа цикличности работы конденсатоотводчиков. Функция focUS с частотой дискретизации до 256 кГц позволяет обнаруживать даже скрытые дефекты.
SDT340 полностью интегрирован с мощным программным обеспечением Ultranalysis® Suite 3 (UAS3). Это комплексная платформа для управления активами, которая позволяет создавать иерархические базы данных, управлять маршрутами обследований, проводить глубокий анализ данных (тренды, спектры, временные сигналы) и создавать подробные, профессиональные отчёты. Для анализа конденсатоотводчиков UAS3 позволяет детально изучать динамические сигналы циклов открытия и закрытия, обеспечивая высочайшую точность диагностики.
Системный подход от «Диагност»
Успешное внедрение технологии требует системного подхода. Просто покупка прибора не гарантирует результата. Специалисты «Диагност» помогут вам выстроить эффективную программу мониторинга.
Самый важный шаг — обеспечить, чтобы обнаруженные неисправности оперативно устранялись. Мы поможем настроить систему так, чтобы отслеживать создание и выполнение рабочих заданий и документировать ремонт. Это позволяет точно рассчитать экономический эффект от программы и подтвердить её рентабельность.
Не позволяйте неисправным конденсатоотводчикам бесшумно истощать ваш бюджет. Свяжитесь со специалистами компании «Диагност» уже сегодня, чтобы подобрать оптимальное ультразвуковое решение SDT для вашего предприятия и превратить потери в прибыль.
