Мониторинг и контроль температуры в печах

26 сентября 2025

Мониторинг и контроль температуры в промышленных печах имеют решающее значение, так как они напрямую влияют на качество продукции и производительность.

Для визуализации внутреннего состояния печи широко используются системы мониторинга в цементной, металлургической, стекольной и энергетической промышленности. Они применяются, в частности, во вращающихся печах, охладителях клинкера, плавильных печей, топок котлов и т. п.

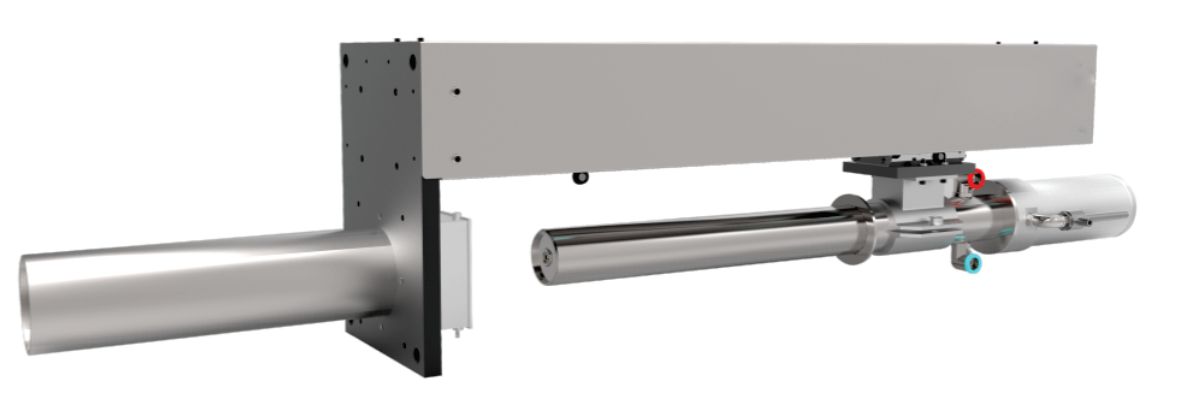

Рисунок 2: Система мониторинга серии TE

Наши высокотемпературные системы мониторинга предоставляют инженерам и операторам в центральной диспетчерской визуальные или тепловые изображения пламени горелок, движения и расположения материала, а также других процессов внутри печей: вращающихся печей, отопительных камерах или иного топочного оборудования.
Для этого используется специализированная цветная камера/HD CMOS-сенсор, точечный объектив (обскупа) и камера в корпусе из нержавеющей стали с системой водяного и воздушного охлаждения, что позволяет обеспечивать работу оборудования в условиях высоких температур окружающей среды.

Система оснащена функциями автоматического введения и извлечения. Камера автоматически извлекается из печи в случаях, если:

  • температура внутри корпуса камеры превышает установленное значение,
  • давление сжатого воздуха или расход воды падают ниже допустимого уровня,
  • происходит отключение питания.

Основные особенности

  • Надёжная работа системы при температурах до 2000 ° C
  • Воздушно-водяное охлаждениес системой водушной продувки.
  • Камера с вихревым охлаждением
  • Пульт управления с ПЛК, сигнальными лампами, фильтровальным блоком (5 мкм и 1 мкм с отсекателем) и прочими аксессуарами для выдвижного механизма.
  • Пневматическая система автоматического извлечения камеры при отказе питания, воздуха или перегреве.
  • Защитный затвор смотрового окна.
  • Высокотемпературный объектив, рассчитанный на толщину стенки и требуемый угол обзора.
  • Возможность подключения сигналов тревоги к АСУ ТП/Системе DDCMIS.
  • Высокодинамичная IP-камера для просмотра внутреннего состояния печи.

Преимущества

  • 100% собственные технологии.
  • Механика–Оптика–Сенсоры–Программное обеспечение: полностью разработано внутри компании.
  • Собственный машиностроительный цех для изготовления.
  • Максимальная экономичность решений.
  • Снижение эксплуатационных затрат.
  • 45 лет опыта.
  • Квалифицированная команда монтажников.
  • Более 100 внедрённых установок в стране и за рубежом.
  • Доступные запасные части и услуги по перекалибровке.
  • Наблюдательная лаборатория (NABL), аккредитованная на проведение термических калибровок.

Применение

- Цементная промышленность

- Металлургия

- Стекольная

- Энергетика

- Сжигание отходов
