Отчет об оценке состояния оборудования электроприводного агрегата подачи воздуха

4 сентября 2025

Краткое описание

Таблица 1: Средние значения электрических параметров

Наименование оборудования Средняя активная мощность [кВт] Номинальное напряжение LN [В] Среднее напряжение LN [В] Номинальный ток [А] Средний ток [А] Средняя нагрузка двигателя [%] Средний дисбаланс напряжения [%] Средний ток Дисбаланс [%] Средний Коэффициент мощности Средний THD [
ТЕСТ 12.4 230.0 225.6 67.0 36.0 53.7 0.09 0.46 0.51 0.83

1. Качество электроэнергии

Качество электроэнергии с точки зрения гармонических искажений оценивается как хорошее: уровень гармонических искажений для всего оборудования составляет менее 5%.

КРАТКИЙ ОТЧЕТ

  1. Неплотное основание
    • Первый тип спектральной плотности мощности (PSD) указывает на возможное неплотное крепление основания. Проверьте, является ли это особенностью конструкции или требуются корректирующие действия.
  2. Несоосность
    • Наблюдается увеличение амплитуды на частотах вращения около 1x, 3x, 5x и 7x.
    • Рекомендуется исследовать дисбаланс/несоосность.
  3. Подшипник
    • Подшипник 6313 2z/C3: В подшипнике обнаружено совпадение амплитуд с внешней частотой прохода шариков (BPFO), что указывает на неисправность его внешнего кольца.
    • Подшипник 6213 2Z/C3: В подшипнике обнаружено совпадение с частотой вращения шариков (BSF), что указывает на потенциальные проблемы с утечкой масла.
  4. Внутренние электрические характеристики
    • Внутренние электрические характеристики демонстрируют тенденцию к росту с пиками, превышающими пороговое значение, что указывает на обострение внутренних электрических проблем.

Отказ от ответственности: Действия и планы технического обслуживания, рекомендуемые в настоящем отчёте, рассчитаны на основе предыдущих наблюдений и опыта эксплуатации, поэтому являются приблизительными и отражают средние значения для аналогичного оборудования. Поскольку оборудование и условия его эксплуатации различаются, периоды отказов могут различаться. Следовательно, настоящий отчёт следует использовать только в качестве руководства при планировании технического обслуживания.

Подробный анализ оборудования Отчет о состоянии оборудования

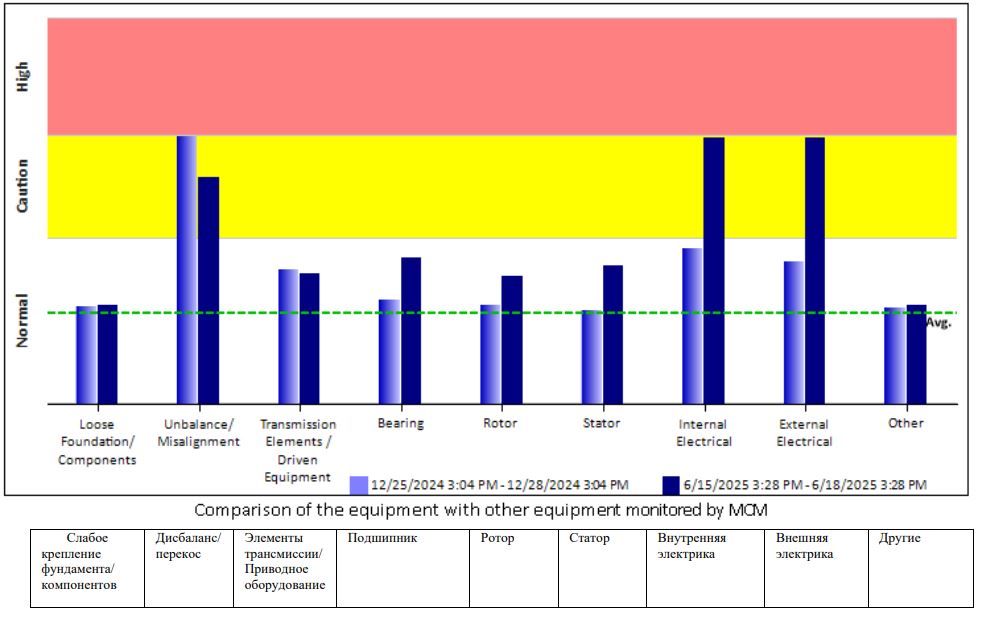

Сравнение оборудования с другим оборудованием, проконтролированным МСМ

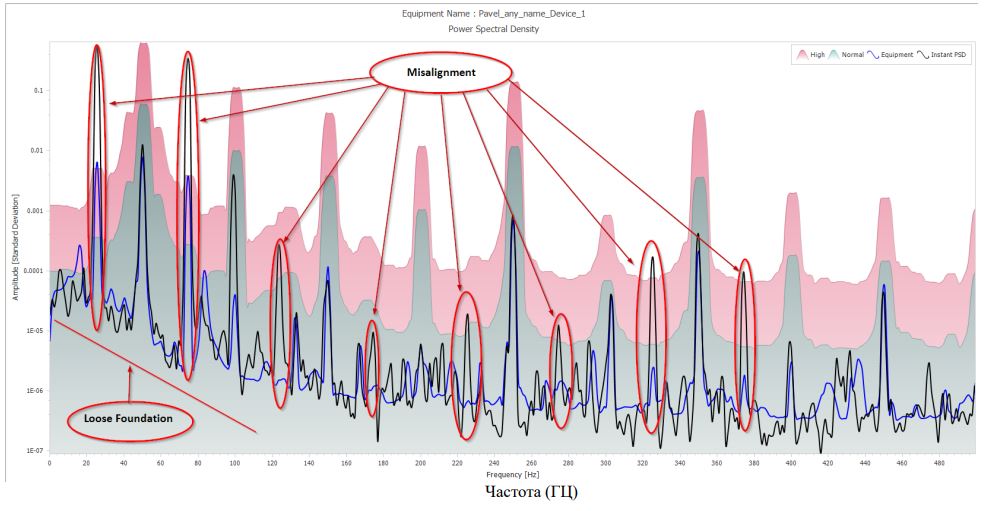

Рисунок 1: Спектральная плотность мощности

При анализе спектральной плотности мощности (СПМ/PSD) может быть выявлено ослабление фундамента оборудования. Эта ситуация также может возникнуть из-за внутренних характеристик оборудования. Например, ослабление фундамента может наблюдаться у вентиляторного оборудования. Однако, если характеристики не соответствуют характеристикам оборудования, рекомендуется провести его тщательную проверку.

Кроме того, мы видим частоту вращения вокруг линейных гармоник 1x, 3x, 5x и 7x. Эти амплитуды увеличиваются при изменении нагрузки. Амплитуды, связанные с подшипниками, также отображаются на спектральной плотности мощности. Это позволяет проводить диагностику подшипников путем наложения на спектр характерных для них частот неисправностей.

Подробный анализ оборудования Отчет о состоянии оборудования

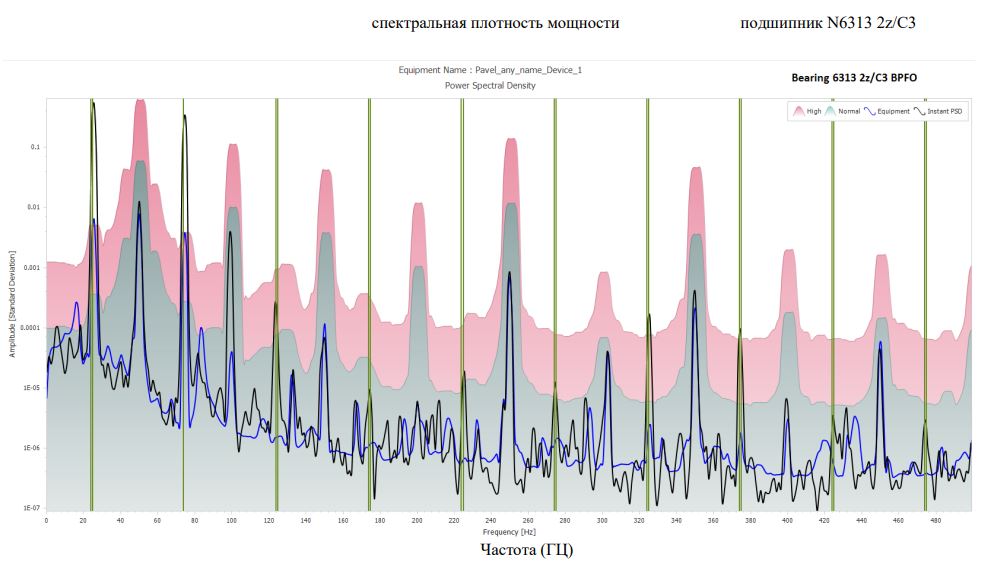

Рисунок 2: Спектральная плотность мощности

При анализе частоты неисправности подшипника 6313 2z/C3 были обнаружены амплитуды, соответствующие частоте неисправности BPFO (частота прохода шариков). Эти амплитуды указывают на неисправность наружного кольца подшипника. Подшипник следует проверять во время планового технического обслуживания.

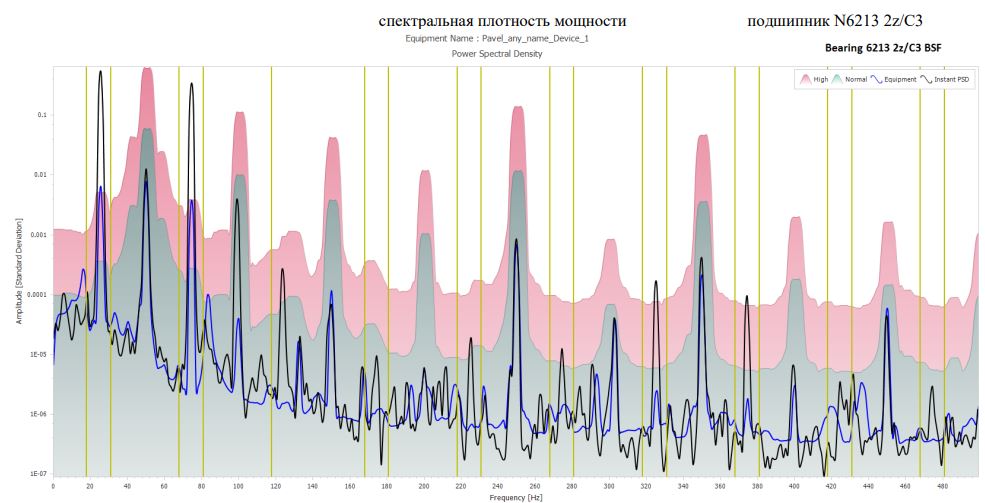

Рисунок 3: Спектральная плотность мощности

При анализе частоты неисправности подшипника 6213 2z/C3 на спектральной плотности мощности (СПМ/PSD) было выявлено совпадение с частотой неисправности «Частота вращения шариков» (BSF). Появление частоты неисправности BSF указывает на потенциальную утечку масла из подшипника. Рекомендуется проверить подшипники при следующем плановом техническом обслуживании.

Подробный анализ оборудования Отчет о состоянии оборудования Тест

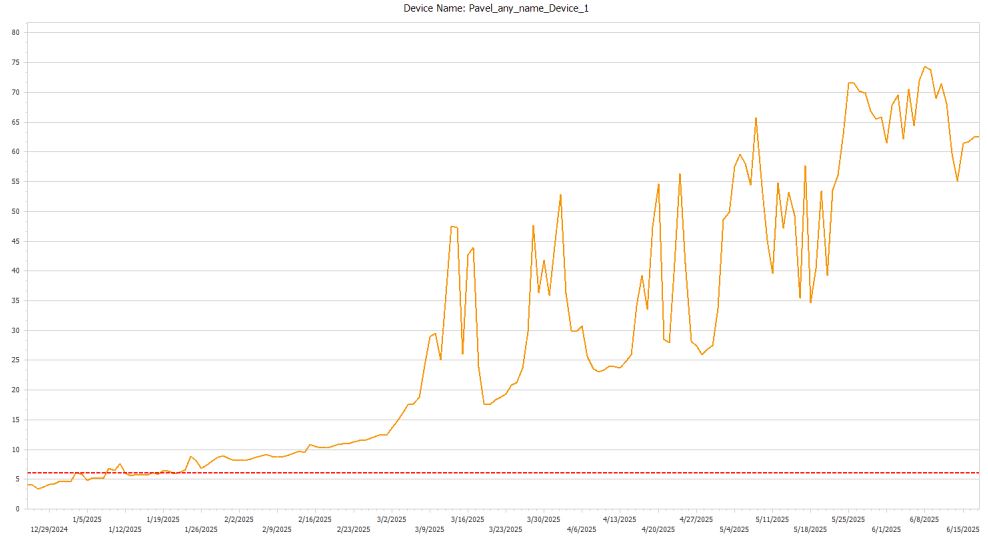

Рисунок 4: Внутренняя электрическая тенденция оборудования

Внутренняя электрическая неисправность показывает растущий тренд с несколькими пиками, превышающими пороговое значение. Внутренняя электрическая неисправность обычно относится к проблемам в электрической системе или устройстве, которые препятствуют его нормальной работе. Эти проблемы могут быть вызваны такими проблемами, как подключение слишком большого количества устройств к одной цепи, недостаточное заземление или неправильная проводка. Проверьте точки подключения клемм двигателя. Если ситуация не улучшается, следует осмотреть статор. Параметр «Внутренняя электрическая неисправность» отображает текущее состояние точек подключения клемм статора, ротора и двигателя в зависимости от изменения нагрузки, напряжения питания и гармоник.
