Промышленные печи представляют собой большие вращающиеся барабаны с огнеупорной футеровкой или высокотемпературные печи/горны, которые обычно используются в таких отраслях, как производство цемента, керамики, металлургии и химической обработки для таких задач, как сушка, обжиг, прокалка, отжиг итд.
Промышленные печи играют важную роль при производстве различных материалов, обеспечивая контролируемую среду для нагрева, необходимую для получения желаемых свойств нагр. материала.

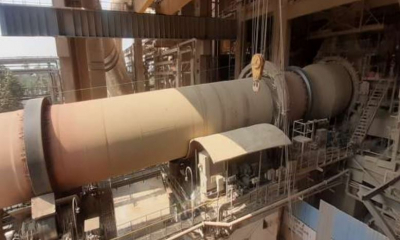

Что такое вращающаяся печь
Можно сказать, что печи для обжига являются незаменимым инструментом, который необходим там, где требуется контролируемый нагрев. Они слегка наклонены к горизонтальной оси.
Во время процесса формуется смесь сырья, а затем смешивается с другим материалом, который используется в качестве связующего. Затем эта смесь подается в печь для обжига гранул, в которой смесь нагревается до высокой температуры с образованием гранул, которые затем используются в дальнейших процессах.
Эти печи бывают различных конфигураций в зависимости от конкретных требований к обрабатываемым материалам и желаемых результатов.
Огнеупорная футеровка промышленной печи является наиболее важным компонентом, предназначенным для защиты от высоких температур, а также от коррозии материала, из которого изготовлена внутренняя часть печи.
Футеровка защищает конструкцию печи, предотвращает загрязнение материала и обеспечивает более длительный срок службы печи.
Таким образом, огнеупорная футеровка печи тщательно спроектирована таким образом, чтобы обеспечить теплоизоляцию, устойчивость к высоким температурам и предотвратить эрозионное воздействие материала, обрабатываемого в печи.

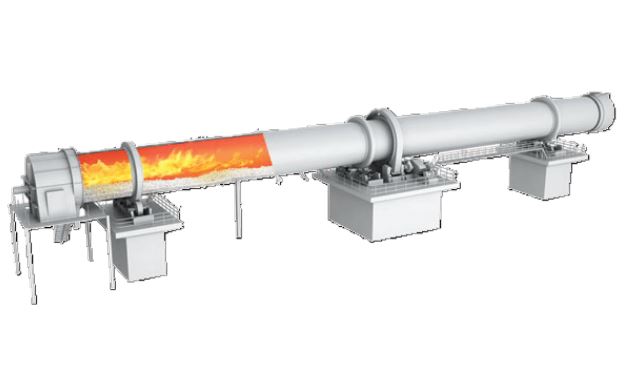

Огнеупорная футеровка печи
Разрушение огнеупорной футеровки печи - распространенная проблема, которая может возникать со временем по разным причинам. Вот некоторые распространенные причины: высокие температуры, химическое воздействие, механический износ, отсутствие технического обслуживания, некачественный монтаж и т.д.
Срок службы этих огнеупоров ограничен, так как со временем футеровка начинает разрушаться, и повышается вероятность несчастных случаев.
Техническое обслуживание и замена футеровки этих огнеупоров значительно повышают стоимость производства.
Помимо экономических последствий поломки, существует высокий риск травмирования персонала и гибели людей.
Износ огнеупорной футеровки
Чтобы свести к минимуму износ огнеупорной футеровки, очень важно обеспечить надлежащий монтаж и проводить постоянный мониторинг с своевременным ремонтом и техническим обслуживанием.
Наиболее эффективным способом преодоления этой ситуации является отслеживание температурного режима внешней поверхности печей с помощью термографии.
Эта термическая деталь может быть использована для создания схемы обработки поврежденного участка огнеупора, а также для увеличения использования огнеупоров.
Решение компании Pyrosens
Система мониторинга печей Pyrosens серии ThermCAM, интегрированная с программным обеспечением InfraVIEW, обеспечивает точное и надежное измерение температуры для повышения безопасности производства и помогает в организации графиков технического обслуживания на металлургических заводах, поскольку обеспечивает непрерывный тепловой мониторинг, а также большую площадь панели для измерения температуры.

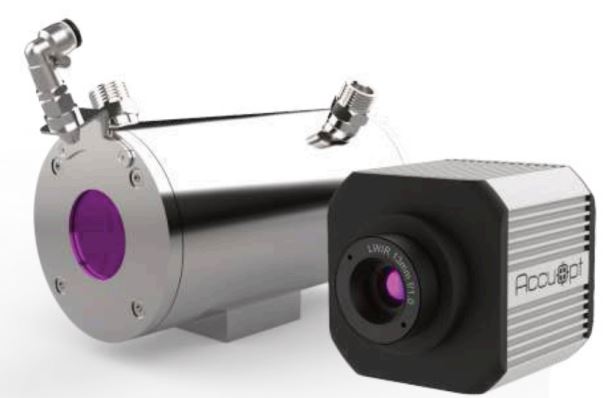

Тепловизионные камеры серии ThermCAM - это бесконтактные приборы для измерения температуры, которые могут измерять температуру от -20°C до 120°C/от 100°C до 1000°C (также доступны другие температурные диапазоны).
Он может регистрировать спектральный диапазон 8-14 мкм и имеет точность ±2% от показаний в °C или °K.

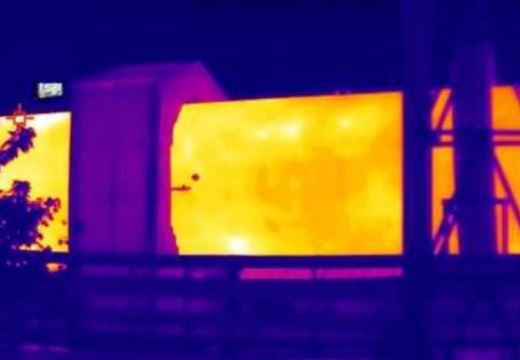

Система камер фиксирует тепловизионные изображения печи, рассчитывая температуру на поверхности печи. Повышение температуры на внешней поверхности и ускоренный темп повышения температуры являются четкими признаками повреждения огнеупоров, что является сигналом для определения графика замены огнеупорной облицовки.
Чтобы получить более точную информацию о температуре в конкретном регионе, пользователь также может создавать различные типы ROI различных форм и размеров для дальнейшего анализа и составления отчетов.
Можно установить аварийные сигналы и индикаторы, которые будут генерировать сигналы, если температура поверхности печи превысит максимальную указанную температуру, заданную пользователем.
С помощью этого приложения оператор может проверить требования графика замены огнеупорной облицовки.

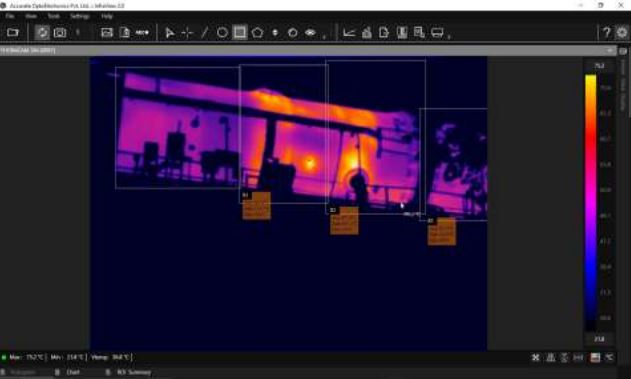

Конфигурация ПО
Infranview - это программное обеспечение на базе Windows, специально разработанное для промышленных тепловизионных приложений.
Программное обеспечение InfraVIEW обеспечивает простую и быструю документацию по записанным необработанным данным, которые непрерывно снимаются с помощью тепловизионной камеры.
Программное обеспечение InfraVIEW обеспечивает высокоскоростной сбор данных в режиме реального времени, с помощью которого можно легко записывать, просматривать, анализировать и сохранять снятые тепловые видеозаписи / изображения, а также данные о темп.
Это также позволяет интегрировать полученные данные о темп. в модули I/O или подключать их к ПЛК через сервер OPC/UA.

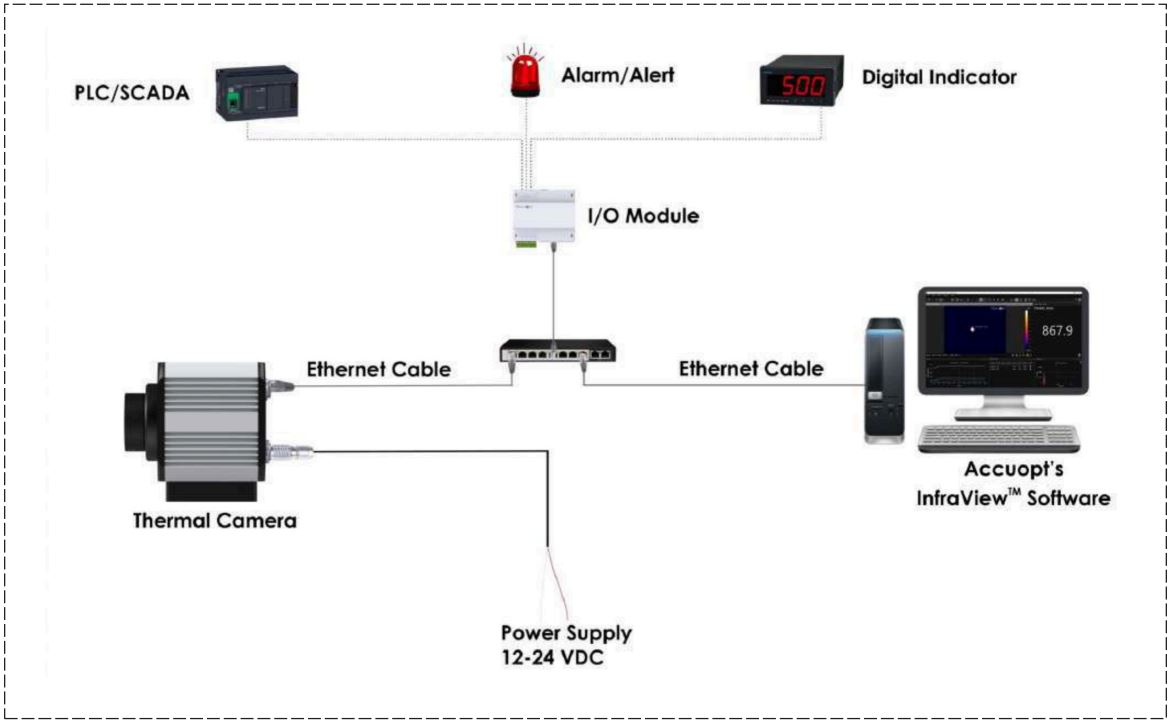

Подключение тепловизионной камеры
Отличительные особенности программного обеспечения InfraVIEW
- Отображение тепловых изображений в режиме реального времени.
- Включает в себя 9 различных цветовых палитр, в зависимости от приложения пользователя.
- Несколько типов индикации рентабельности инвестиций, включая точечные, линейные и площадные, с отображением минимальной / максимальной / средней температуры.
- Для анализа данных могут быть созданы гистограммы и диаграммы тренда ROI (обл. Интереса).
- Отображение температуры при наведении курсора мыши.
- Генерация сигналов тревоги для ROI или ROI на основе мин., макс. или ср. температуры.
- Экспорт всех данных в текст или Microsoft Excel.
Преимущества системы
- Автоматическая бесконтактная система измерения температуры, повышающая эффективность процесса.
- Обеспечение контроля технологического процесса.
- Раннее обнаружение колебаний температуры.
- Обеспечение контроля качества.
- Защита оборудования.
- Простой интерфейс и гибкость в зависимости от потребностей эксплуатации.
