Система мониторинга состояния огнеупорных материалов (футеровки) во вращающихся печах

Огнеупорная футеровка имеет ограниченный срок службы, так как со временем начинает разрушаться, а внешняя металлическая стенка может сильно деформироваться, что повышает вероятность несчастных случаев. Риск разрушения огнеупоров всегда присутствует на металлургических заводах и может привести к повреждению оборудования и простою производства. Помимо экономических последствий, существует высокий риск травм персонала и гибели людей. Дополнительный контроль футеровки может минимизировать риск поломки печи.

Замена и техническое обслуживание огнеупоров вносят значительный вклад в себестоимость производства стали. Отслеживание температурного режима внешней поверхности печей позволяет оценить распределение и степень износа. Эти данные могут быть использованы для предоставления плана замены футеровки поврежденной области и помгоают улучшить эксплуатацию печей за счет предотвращения чрезмерного повреждения футеровки.

Решение

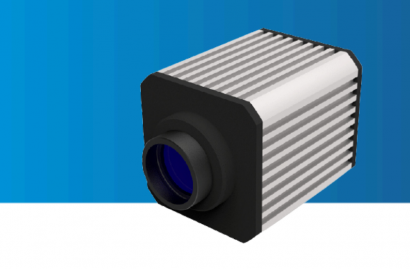

Система мониторинга состояния огнеупорных материалов печи от AccuOpt обеспечивает точные и надежные измерения, повышающее безопасность завода и помогающее в организации графиков технического обслуживания. Тепловизионная камера ThermCAM-384 от AccuOpt устанавливается в месте, с хорошим полем обзора.

Объектив, используемый в камере, имеет такой угол обзора, который охватывает весь профиль печи. Система камеры в реальном времени фиксирует тепловизионное видео/изображения поверхности печи. Повышение температуры на внешней оболочке печи дает четкое представление о повреждении огнеупора, что является сигналом для составления графика замены огнеупора.

Чтобы получить более точную температуру определенного региона, можно определить настраиваемые области интереса для анализа. Полученные тепловые изображения и данные можно экспортировать и сохранять для анализа и контроля качества.

Тепловизор ThermCAM-384 интегрирован с ПО InfraView™, которое позволяет собирать необработанные данные с камеры. С помощью ПО можно записывать, просматривать, анализировать и сохранять полученное видео/изображения, а также измеренные температурные данные. InfraView™ — это ПО на базе ОС Windows, которое настраивается в соответствии с требованиями пользователя и применением, обеспечивает быстрое документирование температурных данных, полученных с помощью тепловизионной камеры, что помогает оптимизировать управление процессом.

Преимущества

• Автоматическая система измерения температуры, повышающая безопасность персонала
• Повышение безопасности вращащейся печи
• Увеличение срока службы вращающейся печи
• Позволяет своевременно проводить замену огнеупорной футеровки
• Генерация сигналов тревоги при обнаружении горячих точек, что помогает в профилактическом обслуживании и снижает высокие затраты.

Основные особенности

• Непрерывное тепловизионное видео в ПО InfraView™.
• Для локального мониторинга температуры можно использовать различные типы ROI (области интереса).
• Для анализа данных можно создать гистограмму и график трендов.
• Включает 9 различных цветовых палитр, которые могут быть настроены пользователе
