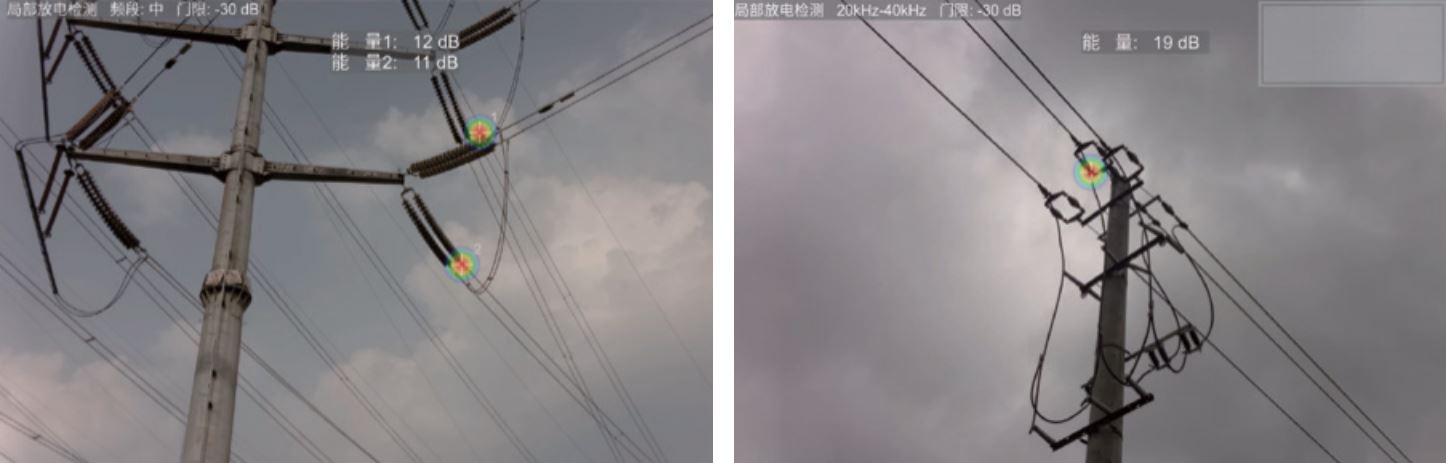

Устройство эффективно обнаруживает как неподвижные, так и движущиеся источники звука и применяется в первую очередь для поиска утечек высоконапорных газов и обнаружения частичных разрядов в электрическом оборудовании.
Преимущества
- Интегрированный акустико-визуальный дизайн
- Интуитивное управление одной рукой
- Портативное и легко разворачиваемое устройство
- Съемная батарея для увеличенного времени работы
- Быстрая и стабильная визуализация без фантомных изображений
- Функция инфракрасной визуализации
- AI-анализ типов частичных разрядов
- Интеллектуальный офлайн-анализ
- Широкополосный мониторинг звуковых и ультразвуковых частот
Параметры акустической визуализации
| Параметр |
Значение |
| Количество каналов |
128 |
| Тип датчика |
Цифровой микрофон MEMS |
| Динамический диапазон датчика |
30 дБ~120 дБ |
| Диапазон частот |
2 кГц~200 кГц |
| Расстояние обнаружения |
0,5 м~150 м |
| Сценарии применения |
Обнаружение частичных разрядов/утечек газа |
| Минимальная чувствительность изображения (1 м) |
10 кГц: 1 дБ SPL; 20 кГц: -10 дБ SPL; 30 кГц: -6 дБ SPL; 40 кГц: 3 дБ SPL; 50 кГц: 6 дБ SPL; 60 кГц: 20 дБ SPL |
| Эффективность обнаружения разрядов |
Минимальный обнаруживаемый разряд: 200 шт. (расстояние обнаружения: 3 метра) |
| Чувствительность обнаружения утечки |
Расстояние обнаружения не менее 8 м (давление 120 кПа, скорость утечки 0,83 мл/с) |
| Минимальное боковое разрешение при обнаружении нескольких целей |
150 мм (18 кГц, 1 м, 94 дБ SPL) |
| Максимальная обнаруживаемая разница звукового давления для нескольких целей |
Не менее 18 дБ (18 кГц, 1 м, 94 дБ SPL) |
Параметры оптического изображения
| Параметр |
Значение |
| Разрешение экрана |
800×480 |
| Разрешение изображения |
До 3840×2160 |
| Разрешение видео |
До 1920×1080 |
| Частота кадров видео |
60 кадров в секунду |
| Частота кадров изображения |
30 кадров в секунду |
| Фокусное расстояние камеры |
Фиксированное фокусное расстояние: 4,0 мм |
| Поле зрения экрана |
72 |
| Разрешение инфракрасного модуля |
640×512 |
| Фокусное расстояние инфракрасного объектива |
9,1 |
| Поле зрения инфракрасного объектива |
32,9° × 26,6 |
| Точность измерения инфракрасной температуры |
±2 °C или ±2 % (в зависимости от того, что больше) при 23 °C±5 °C |
| NETD (чувствительность) |
≤ 50mK@F1.0 при 25 °C |
Физические и электрические параметры
| Параметр |
Значение |
| Размеры |
309,4 мм × 157,4 мм × 88 мм |
| Вес |
Прибл. 1,1 кг |
| Емкость аккумулятора |
Литий-ионный аккумулятор: 7,4 В/5000 мАч; время работы: не менее 5 часов |
| Параметры зарядки адаптера питания |
DC5 В/3 А |
| Размер дисплея |
5-дюймовый ЖК-экран |
| Сенсорный экран |
Емкостный |
| Интерфейс передачи данных |
USB/WIFI |
| Объем встроенной памяти |
64 ГБ (с возможностью расширения) |
Адаптация к окружающей среде
| Параметр |
Значение |
| Рабочая температура |
-20 °C~+55 °C |
| Температура хранения |
-40 °C~+85 °C |
| Влажность при эксплуатации |
10 %~95 %, без конденсации |
| Степень защиты |
Не ниже IP51 |
| Показатели надежности ЭМС |
Устойчивость к электростатическим разрядам, GB/T17626.2-2018 Уровень 4, Класс A; Устойчивость к магнитному полю промышленной частоты, GB/T17626.8-2006 Уровень 4, Класс A; Устойчивость к импульсным магнитным полям, GB/T17626.9-2011, Уровень 4, Класс A. |
| Соответствующие сертификаты |
Сертификат ROHS, сертификат CE |
