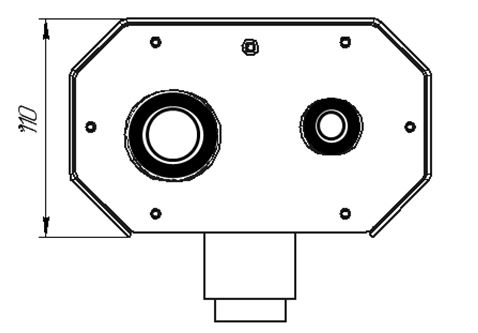

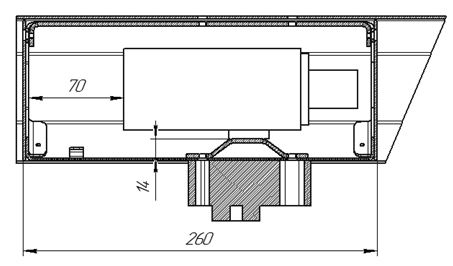

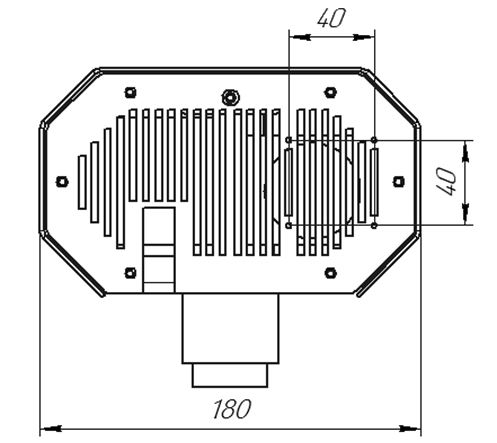

Двухдиапазонный измерительный комплекс Барьер Термо ТМЮ-320, тепловизор видеокамера

Двухдиапазонный измерительный комплекс Барьер Термо ТМЮ-320 в аэропорте Калининграда



Установка двухдиапазонного измерительного комплекса Барьер Термо ТМЮ-320 в Ростовской области



ВАЖНАЯ ИНФОРМАЦИЯ:

Абсолютная погрешность в измерении конкретной температуры для контроля в широком диапазоне температур не так важна. При калибровке приборов используется несколько опорных точек. Как правило это начало, конец и середина диапазона, так как зависимость практически линейна на всем диапазоне. В комплексе Барьер-термо используется тепловизионный модуль с общим диапазоном измерения температуры от -20 до 120С.

В таком широком диапазоне могут находиться некоторые точки, которые могут не попадать в линейную зависимость, но этот разброс все равно не будет больше 2 градусов или 2% от измеряемой величины.

То есть данная точность относится ко всему диапазону и она намного лучше для более узкого диапазона 35-42 градуса, который используется в реальности для контроля эпидемиологической ситуации.

То есть на данном диапазоне 140 градусов максимальный перепад может быть 4,4 градуса, а на внутреннем диапазоне 7 градусов этот перепад будет в 20 раз меньше. Максимальная ошибка на этом диапазоне может быть, например, 37 градусов вместо 35 и 44 градуса вместо 42 или 33 градуса вместо 35 и 40 градусов вместо 42. Это зависит от конкретного прибора и данная ошибка будет постоянной при длительном использовании конкретного тепловизора.

Избавиться от данной систематической ошибки можно с помощью дополнительной калибровки на узкий диапазон и путем сравнения температуры различных объектов. Например, взять несколько здоровых людей, измерить их температуру градусником и тепловизором с поверхности глазного яблока. Полученную систематическую ошибку можно вычитать или добавлять к показанию прибора. Так как чувствительность прибора около 0,05 градуса Цельсия, то сравнивать температуру людей в потоке он будет намного лучше определения абсолютной температуры.

То есть, если в потоке появится человек с температурой выше, чем у всех остальных даже меньше градуса, то это сразу будет видно. Повторяемость результата у тепловизора Барьер-термо 0,5С. Кроме того каждый конкретный тепловизор Барьер-термо калибруется по опорному источнику инфракрасного излучения в месте установки для адаптации к конкретным условиям эксплуатации.
