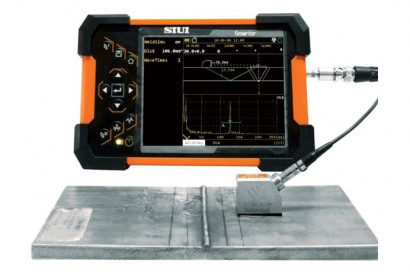

Ультразвуковой дефектоскоп и толщиномер Smartor UT+TG — это многофункциональный прибор, в котором активированы все доступные опции для профессионального неразрушающего контроля. В режиме дефектоскопа аппарат обеспечивает построение DAC-кривых и АРД-диаграмм, включая автоматическое создание диаграмм для любых преобразователей, спектральный анализ ПЭП, запись видео процесса контроля и точное измерение высоты трещин. Специальные функции, такие как моделирование V и X-образных швов, коррекция на криволинейность поверхности и работа по стандартам AWS D1.1/D1.5 и API 5UE, делают его незаменимым для контроля сварных соединений.
В качестве толщиномера Smartor UT+TG предлагает расширенные возможности: измерение через покрытие, многослойную толщинометрию (до трёх слоёв), автоматическую настройку, температурную компенсацию и построение B-развёртки. Прибор сохраняет данные в табличном виде с экспортом в Word и Excel, что упрощает документирование и отчетность.
Комплект поставки включает само устройство, наклонные преобразователи (5 МГц/65° и 2,5 МГц/50°), прямые преобразователи для дефектоскопии и толщинометрии, кабели Lemo, а также аксессуары: кейс, карту памяти, кард-ридер и блок питания. Это готовое решение для специалистов, требующее минимальной подготовки для начала работы.
Состав комплекта:
- Smartor UT+TG (дефектоскоп и толщиномер), активированы все опции. В комплекте: чехол, ремни для ношения на руке, SD карта, картридер, блок питания, кейс.
- Наклонный преобразователь 5 МГц, угол 65
- Наклонный преобразователь 2,5 МГц, угол 50
- Прямой р/с преобразователь 5 МГц, для дефектоскопии
- Прямой р/с преобразователь 5 МГц со встроенным кабелем, для толщинометрии
- Прямой р/с преобразователь 2,5 МГц со встроенным кабелем, для толщинометрии
- Кабель Lemo00 – Lemo00 длина 1,8 м
- Кабель 2Lemo00 – 2Lemo00 длина 1,8 м
У прибора активированы все возможные функции.
Функции дефектоскопа:
- DAC кривые и ВРЧ
- АРД-диаграммы с прописанными ПЭП производства GE, OLYMPUS и SIUI. Для ПЭП других производителей есть функция автоматического создание АРД-диаграмм при указании точных параметров используемых ПЭП
- Видеозапись процесса контроля, заморозка экрана, скриншот
- Спектральный анализ преобразователей (определение центральной частоты ПЭП и полосы пропускания)
- Моделирование объекта контроля (V и X-образные швы), с возможностью отображения положения дефекта на эскизе сварного соединения
- Коррекция на криволинейность поверхности при контроле продольных швов
- Функция измерения высоты трещины
- Функции для работы по стандарт AWS D1.1/D1.5 и API 5UE
- B-развертка с записью по времени или по датчику пути
Функции толщиномера:
- Отображение A-развертки при измерении толщины
- Измерение через покрытие
- Автонастройка диапазона развёртки и усиления
- Измерение скорости в материале
- Сигнализация и сохранение результатов измерения в табличном виде с выводом отчета формата Word и Excel.
- Заморозка экрана и скриншот экрана
- Измерение толщины покрытия
- B-развертка по времени или по датчику пути
- Многослойные измерения (измерения до трех отдельных слоев)
- Построение ВРЧ
- Температурная компенсация
| Бренд | SIUI |
