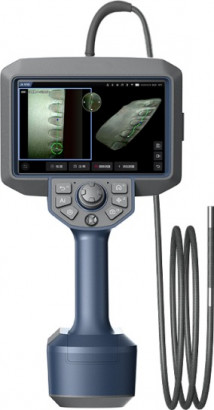

Промышленный видеоэндоскоп на основе алгоритмов 3D-облаков точек, поддерживающий многоракурсное визуальное измерение дефектов (глубина, площадь, профили поперечного сечения). Версия BX2-3DP измеряет по 13 параметрам. Интегрированная технология распознавания дефектов на основе ИИ автоматически выявляет вмятины, зазоры и трещины.
Особенности:
- Секундное полное 3D-моделирование
- 13 режимов измерения (BX2-3DP), точность до 0,01 мм, погрешность менее 5%
- Широкое поле обзора 120° в сочетании с 2-мегапиксельным зондом
- Интеллектуальное шумоподавление, адаптивная подсветка, чёткое изображение при слабом освещении
- Поддержка распознавания 9 стандартных типов дефектов и обучения частных моделей
- Автоматическая загрузка данных инспекции в облако, интегрированное управление
| Модель: CXL-BX2-3D и CXL-BX2-3DP | |
| Основной блок системы | CXL-BX2-3D / CXL-BX2-3DP |
| Габариты основного блока | 369 мм × 189 мм × 118 мм |
| Габариты кейса | 600 мм × 390 мм × 240 мм |
| Дисплей | 7-дюймовый сенсорный экран, 1920×1200 пикс. |
| Управление мини-джойстиком | Регулировка яркости подсветки вводимой трубки и увеличения, возможность управления меню |
| Память | 8 ГБ + 128 ГБ |
| Порты ввода-вывода данных | HDMI, USB 3.0, USB 2.0, Type-C, слот для SIM-карты (опционально) |
| Процессор CPU | Восьмиядерный процессор, тактовая частота 2,4 ГГц |
| Процессор GPU | Выделенный ускоритель 3D-облаков точек |
| Процессор NPU | Выделенный нейронный процессор, вычислительная мощность 6 TOPS |
| Вводимая трубка | CXL-BX2-3D / CXL-BX2-3DP |
| Диаметр вводимой трубки | 2,8 мм, 4,0 мм, 6,4 мм, 8,4 мм |
| Длина вводимой трубки | 2,0 м, 3,0 м, 4,0 м, 5,0 м, 6,0 м (8,0 м по запросу) |
| Глубина резкости объектива | 3–50 мм, 8–150 мм, от 30 мм до бесконечности (другие фокусные расстояния — по запросу) |
| Поле зрения объектива | 80°–120° |
| Яркость подсветки | Оптоволокно: 100 000 люкс+; СИД: 40 000 люкс+ |
| Датчик изображения | 1/7″ полноцветная камера, 1/9″ полноцветная камера, 1/18″ полноцветная камера, 1/32″ полноцветная камера |
| Разрешение изображения | 160K, 520K, 1 Мп, 2 Мп |
| Управление изгибом | Полное сферическое управление на 360° во всех направлениях, макс. угол 180° (регулируется); чистый электропривод (блокировка/разблокировка управления с двумя режимами точной настройки: фиксированный шаг и фиксированное слежение) |
| Аккумулятор | CXL-BX2-3D / CXL-BX2-3DP |
| Стандартное количество | 1 |
| Литий-ионный аккумулятор | 64,8 Вт·ч, 6400 мА·ч |
| Время работы от аккумулятора | 5+ часов (при температуре окружающей среды 15 °C) |
| Горячая замена (непрерывность питания) | Основной блок может работать автономно в течение 20 минут без подключения к внешнему питанию |
| Программное обеспечение | CXL-BX2-3D / CXL-BX2-3DP |
| Операционная система | Многозадачная интеллектуальная операционная система |
| Пользовательский интерфейс | Многоточечный сенсорный экран, программные кнопки, выделенный джойстик |
| Управление яркостью | Ручная/автоматическая регулировка яркости, 100 уровней |
| Цифровой зум | Непрерывный 5-кратный цифровой зум |
| Управление изображением | Настройка изображения: яркость, экспозиция, контрастность, резкость, насыщенность цвета, гамма, баланс белого, негатив, поворот (90°, 180°, 270°), зеркальное отражение, сброс на умолчания |
| Формат изображений | JPG, PNG, BMP |
| Формат видео | AVI, MP4 |
| 3D-измерение | CXL-BX2-3D / CXL-BX2-3DP |
| Поддержка измерений | 3D-высокоточное измерение |
| Количество режимов измерения | 9 режимов / 13 режимов |
| Режимы измерения | От точки до точки, от точки до линии, от точки до плоскости, площадь, ломаная линия, поперечное сечение, профиль площади, виртуальная плоскость, плоский угол / От точки до точки, от точки до линии, от точки до плоскости, площадь, ломаная линия, поперечное сечение, профиль площади, виртуальная плоскость, плоский угол, угол наклона, калибр радиуса, R-угол, угол линии |
| Точность измерения | Погрешность в пределах 10% при 0 °C до 60 °C |
| Разрешение | Минимум 0,01 мм |
| Отображение рабочего расстояния | 5-точечное отображение расстояния до объекта в реальном времени со вспомогательной рамкой области измерения |
| Форматы экспортируемых файлов | PLY-файлы облаков точек (пригодны для повторного анализа) |
| Расширенные функции ИИ | CXL-BX2-3D / CXL-BX2-3DP |
| Классификация дефектов | Способен выявлять вмятины, выбоины, трещины, разрывы, выплавление, прогар, деформацию, потерю материала и другие типы дефектов |
| Подсчёт лопаток | Поддерживает автоматическое распознавание вращения вперёд, вращения назад, паузы и сброса на ноль |
| Принадлежности | Транспортный кейс, кабельная катушка, USB-накопитель на 32 ГБ, жёсткая направляющая втулка, набор для очистки |
| Бренд | CXL |
